A KÉSZÜLÉK BEÜZEMELÉSE LÉPÉSRŐL LÉPÉSRE

A beüzemeléshez a SMS-COM KEZELŐI LEÍRÁS   -t el kell olvasni!

 1  - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - további szolgáltatások
Távolítsuk el a doboz fedelét (dobozos változat esetén), helyezzünk be egy aktív SIM kártyát, ellenőrizzük az antenna csatlakozását.

1 -  2  - 3 - 4 - 5 - 6 - 7 - 8 - 9 - további szolgáltatások
Indítsuk el a terminál programot¹ a számítógépen (laptop, PDA stb.), amiről az SMS-COM-ot programozni kívánjuk

¹: Több ingyenes (szabadon felhasználható) terminálprogram közül választhatunk: Windows op. rendszerében található HyperTerminál (programok / kellékek / kommunikáció), PuTTY vagy az oldalunkról is letölthető TeraTerm.

1 - 2 -  3  - 4 - 5 - 6 - 7 - 8 - 9 - további szolgáltatások
A PC-COM programozói kábellel csatlakoztassuk a számítógép soros portját² az SMS-COM PC csatlakozójához

² :  USB esetén USB-RS232 konverter közbeiktatása szükséges (opciós alkatrész)

1 - 2 - 3 -  4  - 5 - 6 - 7 - 8 - 9 - további szolgáltatások

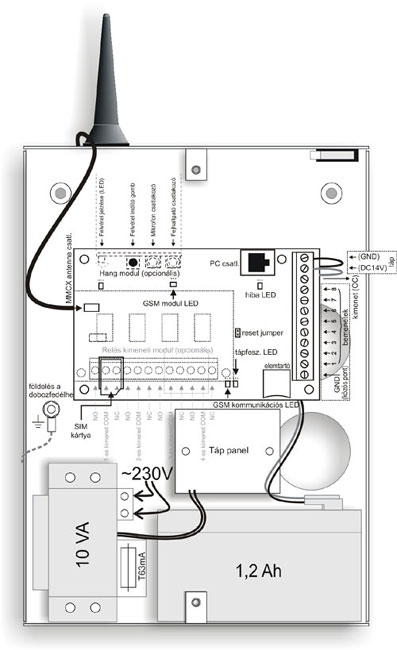

Adjunk tápfeszültséget a készüléknek (kiviteltől függően DC12V vagy AC230V, ábra szerint). Megfelelő térerő esetén körülbelül fél perc alatt a készülék regisztrálja magát a GSM hálózaton (ez a GSM LED villogásából már számunkra is látható - lásd leírás: SMS-COM KEZELŐI LEÍRÁS ).

1 - 2 - 3 - 4 -  5  - 6 - 7 - 8 - 9 - további szolgáltatások

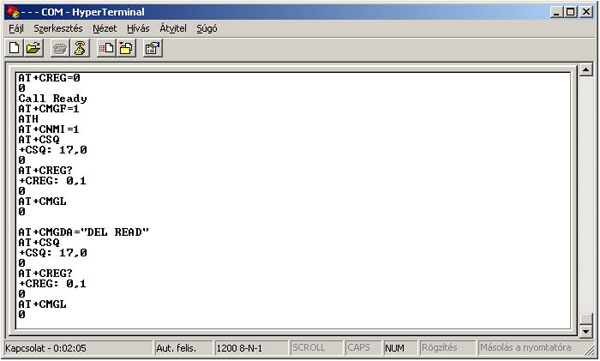

A terminál programban megjelenik a készülék adatforgalma. A Menürendszer eléréséhez a PC billentyűzetén írjuk be az 1234 alapértelmezett kódot (07-es menüben átírható).

1 - 2 - 3 - 4 - 5 -  6  - 7 - 8 - 9 - további szolgáltatások

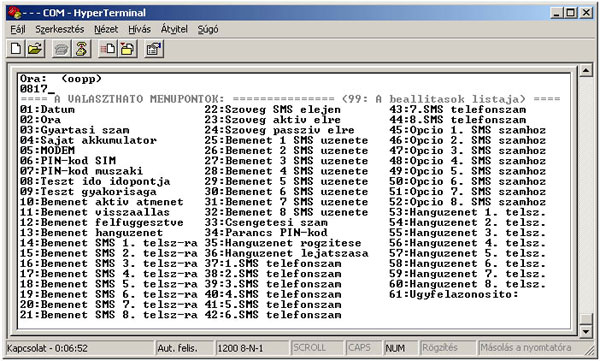

A lista kiírását követően a menülista feletti sávba írjuk be a beállítani kívánt menüpont számát, majd nyomjunk ENTER-t

Fontosabb menüpontok funkció szerint:

- Dátum: 01
- Idő: 02

- SMS telefonszámok: 37-44
- rácsengetés engedélyezése: 45-52
- teszt üzenet engedélyezése: 45-52
- teszt üzenet időpontja: 08
- teszt üzenet gyakorisága: 09
- SMS szövegek beírása: 22-32

hang modul használata esetén:
- hangüzenet telefonszámok: 53-60
- bemenetek aktivizálása hangküldéshez: 13
- hangüzenet felvétele: 35
- hangüzenet ellenőrzése: 36

(részletes menüleírások a leírásban: SMS-COM KEZELŐI LEÍRÁS )

1 - 2 - 3 - 4 - 5 - 6 -  7  - 8 - 9 - további szolgáltatások
00-val kilépve a menüből, életbe lépnek a beállított paraméterek. A programozói kábelt leválaszthatjuk a készülékről.

1 - 2 - 3 - 4 - 5 - 6 - 7 -  8  - 9 - további szolgáltatások
Célszerű letesztelni a készülék megfelelő működését (pl. GND - 1-es bemenet rövidre zárásával). Válaszul az alábbi üzenetet kapjuk (szövegminták a gyári beállítás szerint):

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 -  9  - további szolgáltatások
Csatlakoztassuk az SMS-COM bemeneteire a felügyelni kívánt eszköz/eszközök kontaktusait, a kimenetekre³ pedig a vezérelni kívánt eszközkontaktusokat⁴

³: a kimeneti modul opció (nem alaptartozék)
⁴: a bemenetekre és kimenetekre feszültséget ne adjunk (csak kontaktus és kontaktus elvétel lehetséges)

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 -  további szolgáltatások
(néhány példa képekkel)

SMS-COM lekérdezése SMS-sel: akarmi@5678? üzenet elküldése a készülék telefonszámára (a válasz SMS-hez hasonló üzenetet küld a készülék tesztüzenet küldéskor is)

Kimenetre csatlakoztatott eszközök vezérlése SMS-sel, visszaigazolással: akarmi@5678b1! elküldése a készülék telefonszámára (opciós kimeneti modul esetén)

Példák a vezérlésre, lekérdezésre:

smsCom lekerdezes@5678? - ki- és bemenetek állapotlekérdezése
Kazan be@5678b1               - 1-es kimenet bekapcsolása
Klima ki@5678k2!                - 2-es kimenet kikapcsolása nyugta SMS-sel
Ontozo be@5678b3?            - 3-as kimenet bekapcsolása lekérdezéssel
Garazsajto@5678p4             - 4-es kimenetre impulzus adás

Parancs karaktersor értelmezése

"@" előtti szöveg: tetszőleges (a parancs azonosításhoz érdemes valamit beírni - pl. bekapcs1)
"@" utáni parancs karakterek:
"5678" - parancs PIN kód (34-es menüben átírható)
"k" - kikapcsolás
"b" - bekapcsolás
"p" - impulzus (kb. 3 sec.)
"1" - kimenet sorszáma (1-4 lehet)
"?" - lekérdezés
"!"  - értesítés (nyugta) kérés

(részletes kezelési leírás: SMS-COM KEZELŐI LEÍRÁS )

PROGRAMTÁBLA , a beprogramozott értékek feljegyzéséhez, funkciók áttekintéséhez
